Współczesna mikroskopia coraz rzadziej kończy się na obserwacji próbki przez okulary. Obraz staje się dziś źródłem danych, które można rejestrować, mierzyć, porównywać, archiwizować i analizować za pomocą oprogramowania. Nie oznacza to jednak, że rozwiązania cyfrowe automatycznie zastępują klasyczną optykę. Kluczowe jest dopasowanie całego workflow do rodzaju próbki i celu pracy. Jeżeli laboratorium wykonuje pojedyncze obserwacje jakościowe, rozbudowany system analityczny może być zbędny. Gdy jednak wyniki trzeba dokumentować, powtarzać, porównywać między partiami lub przedstawiać w raportach, integracja mikroskopu z kamerą i oprogramowaniem może istotnie zmienić sposób prowadzenia badań oraz kontroli jakości.

Co właściwie oznacza cyfryzacja mikroskopii?

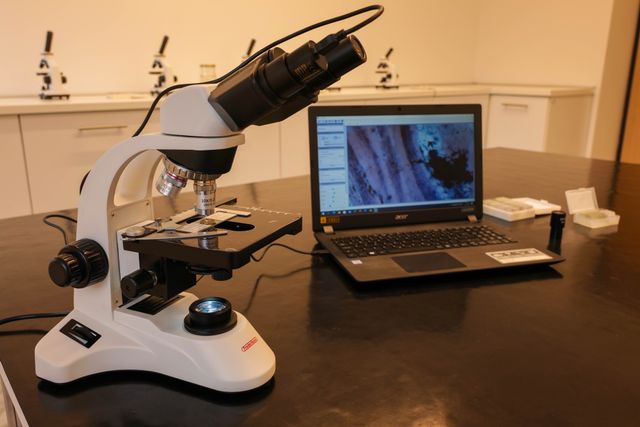

Cyfryzacja mikroskopii nie polega wyłącznie na podłączeniu kamery do klasycznego mikroskopu.

Pełny cyfrowy workflow może obejmować kilka kolejnych etapów:

1. przygotowanie i umieszczenie próbki,
2. dobór odpowiedniej techniki obrazowania,
3. ustawienie ostrości oraz parametrów ekspozycji,
4. rejestrację obrazu,
5. wykonanie pomiarów lub analizy,
6. opisanie wyników,
7. archiwizację danych,
8. porównanie z wcześniejszymi próbkami,
9. przygotowanie dokumentacji lub raportu.

W klasycznej obserwacji część tych etapów wykonywana jest poza mikroskopem lub w ogóle nie występuje.

W systemie cyfrowym mogą zostać połączone w jeden proces.

To właśnie dlatego przy wyborze urządzenia warto pytać nie tylko:

„Jak wygląda obraz?”

ale również:

„Co będziemy później robić z tym obrazem?”

Kiedy klasyczna obserwacja optyczna nadal jest wystarczająca?

Nie każde stanowisko laboratoryjne wymaga rozbudowanej cyfryzacji.

Jeżeli mikroskop wykorzystywany jest przede wszystkim do szybkiej oceny próbki, identyfikacji struktur lub kontroli wykonywanej przez doświadczonego operatora, klasyczna obserwacja optyczna może być bardzo efektywna.

Przykładem może być sytuacja, w której użytkownik:

• sprawdza obecność określonej cechy,
• nie musi wykonywać pomiarów,
• nie potrzebuje dokumentacji każdego przypadku,
• analizuje niewielką liczbę próbek,
• podejmuje decyzję bezpośrednio podczas obserwacji.

W takim przypadku rozbudowany system cyfrowy może nie przynieść proporcjonalnej korzyści.

Cyfryzacja zaczyna być szczególnie wartościowa wtedy, gdy obraz musi stać się trwałym i porównywalnym wynikiem procesu.

Kiedy warto rejestrować obraz mikroskopowy?

Rejestracja obrazu ma praktyczny sens przede wszystkim wtedy, gdy wynik trzeba później wykorzystać.

Może chodzić o:

• dokumentację badania,
• konsultację z innym specjalistą,
• porównanie próbek,
• analizę zmian w czasie,
• przygotowanie publikacji,
• raport z kontroli jakości,
• wykonanie pomiarów,
• stworzenie dokumentacji reklamacyjnej,
• archiwizację wyników.

Przykładowo podczas kontroli produkcyjnej samo stwierdzenie operatora, że na powierzchni pojawiła się rysa, może być niewystarczające.

Zdjęcie pozwala udokumentować defekt.

Jeżeli dodatkowo zostanie wykonany pomiar jego długości i szerokości, wynik staje się znacznie bardziej użyteczny.

W badaniach naukowych dokumentacja cyfrowa pozwala natomiast wrócić do konkretnego obrazu i ponownie przeanalizować dane bez konieczności odtwarzania całej obserwacji.

Czy więcej megapikseli zawsze oznacza lepszy obraz?

Nie.

To jeden z najczęstszych błędów podczas wyboru kamery mikroskopowej.

Liczba pikseli sensora określa rozdzielczość rejestrowanego obrazu cyfrowego, ale nie oznacza automatycznie, że system zarejestruje więcej rzeczywistych szczegółów próbki.

Najpierw odpowiednią informację musi dostarczyć układ optyczny mikroskopu.

Jeżeli optyka nie rozdziela dwóch struktur, kamera o większej liczbie pikseli nie „odzyska” brakującego szczegółu.

Przy doborze kamery znaczenie mają również:

• wielkość sensora,
• wielkość pojedynczego piksela,
• czułość,
• poziom szumów,
• zakres dynamiczny,
• szybkość rejestracji,
• odwzorowanie kolorów,
• kompatybilność z torem optycznym.

Dlatego pytanie „ile megapikseli ma kamera?” powinno być dopiero jednym z elementów porównania.

Jak dobrać kamerę do rodzaju obserwacji?

Najpierw trzeba określić charakter obrazu.

Statyczne, dobrze oświetlone próbki

Jeżeli dokumentowane są preparaty obserwowane w jasnym polu lub dobrze oświetlone materiały techniczne, priorytetem może być wierne odwzorowanie obrazu i odpowiednia rozdzielczość.

Słabe sygnały

W przypadku słabego sygnału, na przykład w niektórych zastosowaniach fluorescencyjnych, większego znaczenia nabierają czułość sensora i poziom szumów.

Dynamiczne procesy

Jeżeli rejestrowane są szybko zachodzące procesy, ważna staje się liczba klatek możliwych do zarejestrowania w określonym czasie.

Dokumentacja kolorystyczna

Jeżeli kolor jest elementem oceny próbki, należy zwrócić uwagę na sposób jego odwzorowania i powtarzalność warunków oświetlenia.

Nie istnieje zatem „najlepsza kamera do mikroskopu”. Istnieje kamera dobrana do określonego rodzaju informacji.

Jak obraz cyfrowy zmienia wykonywanie pomiarów?

Jedną z największych różnic pomiędzy zwykłą obserwacją a cyfrowym workflow jest możliwość wykonywania pomiarów bezpośrednio na zarejestrowanym obrazie.

W zależności od systemu i zastosowania można analizować między innymi:

• długość,
• średnicę,
• promień,
• powierzchnię,
• odległość pomiędzy punktami,
• kąt,
• liczbę obiektów,
• udział procentowy określonych struktur.

To szczególnie ważne w zastosowaniach przemysłowych i materiałowych.

Zamiast stwierdzenia:

„rysa jest niewielka”

można uzyskać wynik:

„długość rysy wynosi X”.

Zamiast:

„na powierzchni znajduje się dużo cząstek”

można określić ich liczbę i wielkość.

Cyfryzacja pozwala więc przejść od subiektywnego opisu do danych ilościowych, o ile system jest prawidłowo skalibrowany i używany zgodnie z określoną procedurą.

Dlaczego kalibracja ma znaczenie przy pomiarach cyfrowych?

Pomiar wykonany na obrazie jest wiarygodny tylko wtedy, gdy oprogramowanie zna zależność pomiędzy pikselem obrazu a rzeczywistym wymiarem próbki.

Dlatego system pomiarowy musi być odpowiednio skalibrowany.

Jeżeli zmieni się:

• obiektyw,
• konfiguracja optyczna,
• kamera,
• adapter lub inne elementy wpływające na skalę obrazu,

należy mieć pewność, że oprogramowanie wykorzystuje właściwą kalibrację.

W przeciwnym przypadku na ekranie może pojawić się bardzo precyzyjna liczba, która mimo wielu miejsc po przecinku nie będzie odpowiadać rzeczywistemu wymiarowi.

To ważna praktyczna zasada:

duża liczba cyfr w wyniku nie oznacza automatycznie dużej dokładności pomiaru.

Co daje funkcja łączenia wielu obrazów?

Jednym z ograniczeń mikroskopii przy większym powiększeniu jest niewielkie pole widzenia.

Jeżeli trzeba udokumentować większy obszar próbki, pojedyncze zdjęcie może nie wystarczyć.

Rozwiązaniem może być wykonanie serii sąsiadujących obrazów i ich połączenie w jedną większą całość.

Proces ten określa się często jako stitching.

W praktyce pozwala uzyskać szeroki obraz próbki przy zachowaniu szczegółowości wynikającej z użytego powiększenia.

Może być przydatny między innymi w:

• analizie większych przekrojów materiałowych,
• dokumentowaniu dużych struktur,
• kontroli powierzchni,
• tworzeniu map próbki,
• lokalizowaniu defektów.

Zamiast wybierać pomiędzy szerokim polem widzenia a dużym powiększeniem można w niektórych przypadkach połączyć serię obrazów.

Na czym polega składanie głębi ostrości?

Przy większym powiększeniu głębia ostrości staje się ograniczona.

Jeżeli próbka ma nierówną powierzchnię, część obiektu może znajdować się w ostrości, a inna pozostawać rozmyta.

Można wtedy wykonać serię zdjęć przy różnych położeniach płaszczyzny ostrości.

Oprogramowanie wybiera ostre fragmenty poszczególnych obrazów i tworzy z nich obraz o zwiększonej głębi ostrości.

Technika ta może być szczególnie praktyczna podczas obserwacji:

• elementów przestrzennych,
• chropowatych powierzchni,
• uszkodzeń,
• próbek technicznych,
• większych obiektów obserwowanych przy znacznym powiększeniu.

Operator otrzymuje dzięki temu obraz, na którym znacznie większy fragment próbki może być jednocześnie czytelny.

Czy obraz 3D z mikroskopu zawsze oznacza rzeczywisty pomiar powierzchni?

Nie.

To rozróżnienie jest bardzo ważne.

Różne systemy mogą przedstawiać próbkę w formie przestrzennej, ale nie każdy trójwymiarowo wyglądający obraz oznacza, że urządzenie wykonuje metrologiczny pomiar topografii.

Jeżeli celem jest:

• pomiar wysokości,
• głębokości,
• profilu,
• nierówności powierzchni,

trzeba sprawdzić, w jaki sposób system uzyskuje informację w osi Z i jaka jest dokładność tej metody.

Sama efektowna wizualizacja 3D nie powinna być podstawą wyboru aparatury do zastosowań pomiarowych.

Jak oprogramowanie pomaga w porównywaniu próbek?

Jedną z największych zalet cyfrowej mikroskopii jest możliwość zachowania wyników w formie pozwalającej na późniejsze porównania.

Wyobraźmy sobie kontrolę dwóch partii tego samego materiału.

W tradycyjnym modelu operator obserwuje próbkę A, następnie próbkę B i porównuje je na podstawie aktualnej obserwacji oraz własnej pamięci.

W cyfrowym workflow można wyświetlić oba obrazy jednocześnie.

Jeżeli zostały wykonane w porównywalnych warunkach, łatwiej ocenić:

• zmianę struktury,
• różnicę w liczbie defektów,
• zmianę rozmiaru elementów,
• różnice w wyglądzie powierzchni,
• efekty procesu technologicznego.

To pokazuje, dlaczego standaryzacja ustawień jest tak ważna.

Jeżeli każde zdjęcie wykonuje się przy innym oświetleniu i innych parametrach ekspozycji, późniejsze porównanie może prowadzić do błędnych wniosków.

Jak standaryzować rejestrację obrazu?

Jeżeli obrazy mają być porównywane, warto opracować procedurę.

Może ona określać:

Powiększenie – to samo dla wszystkich porównywanych próbek.

Rodzaj obiektywu – ten sam lub odpowiednio zdefiniowany.

Oświetlenie – podobna geometria i intensywność.

Ekspozycję – ustalone lub kontrolowane parametry kamery.

Położenie próbki – możliwie podobna orientacja.

Sposób przygotowania materiału – ten sam proces.

Format zapisu – zapewniający odpowiednią jakość danych.

Dzięki temu różnica widoczna pomiędzy obrazami ma większą szansę wynikać z różnicy pomiędzy próbkami, a nie ze zmiany ustawień mikroskopu.

Kiedy automatyczne ustawianie ostrości jest przydatne?

Autofocus może wydawać się funkcją wyłącznie zwiększającą wygodę, ale przy dużej liczbie próbek może mieć znacznie większe znaczenie.

Jeżeli operator analizuje kilka próbek dziennie, ręczne ustawianie ostrości nie stanowi większego obciążenia.

Przy setkach pól widzenia sytuacja wygląda inaczej.

Automatyczne ustawianie ostrości może ograniczać:

• czas pracy,
• różnice między operatorami,
• liczbę nieostrych zdjęć,
• konieczność ręcznej korekty każdego pola.

Jest szczególnie przydatne w procesach obejmujących automatyczne skanowanie większych obszarów lub seryjną dokumentację.

Kiedy automatyczne wykrywanie obiektów może pomóc?

Analiza obrazu może wspierać wykrywanie i klasyfikowanie określonych struktur.

Przykładowo oprogramowanie może pomagać w:

• zliczaniu obiektów,
• określaniu ich wielkości,
• segmentacji obrazu,
• wyszukiwaniu cech spełniających określone kryteria,
• analizie cząstek,
• klasyfikacji wybranych elementów.

W przemysłowych rozwiązaniach mikroskopowych coraz częściej pojawiają się także mechanizmy wykorzystujące algorytmy sztucznej inteligencji do wspomagania analizy obrazu.

Nie oznacza to jednak, że algorytm powinien zastępować prawidłowo przygotowaną procedurę.

Najpierw trzeba zdefiniować:

co jest defektem, jak jest rozpoznawany i jakie kryteria decydują o jego klasyfikacji.

Dopiero później można oceniać, czy automatyzacja rzeczywiście poprawia proces.

Czy sztuczna inteligencja zmienia mikroskopię przemysłową?

Tak, ale jej praktyczne znaczenie należy oceniać przez pryzmat konkretnego zastosowania.

Współczesne systemy analizy obrazu mogą wykorzystywać algorytmy pomagające uwidaczniać lub klasyfikować określone cechy materiału. Przykładowo w materiałach dotyczących systemów przemysłowych Evident prezentowane są funkcje oprogramowania PRECiV wykorzystujące mechanizmy AI do wspomagania analizy obrazu.

Najważniejsze pytanie brzmi jednak nie:

„Czy mikroskop wykorzystuje AI?”

lecz:

„Czy dana funkcja ogranicza czas analizy, poprawia powtarzalność albo pomaga wykrywać cechy istotne w naszym procesie?”

Jeżeli odpowiedź brzmi „nie”, sama obecność sztucznej inteligencji w specyfikacji nie powinna być argumentem decydującym o zakupie.

Jak cyfryzacja wpływa na współpracę zespołu?

Klasyczna obserwacja przez okulary jest doświadczeniem przede wszystkim indywidualnym.

Obraz cyfrowy może być jednocześnie oglądany przez kilka osób.

Ma to znaczenie podczas:

• konsultacji,
• szkoleń,
• wspólnej analizy wyników,
• dokumentowania nietypowych przypadków,
• pracy zespołów badawczych,
• kontroli jakości.

Operator może pokazać dokładnie ten sam fragment próbki innej osobie bez konieczności ponownego ustawiania mikroskopu.

Jeżeli wynik zostanie zapisany, można wrócić do niego również później.

Cyfrowa dokumentacja tworzy w ten sposób wspólny punkt odniesienia dla całego zespołu.

Jak cyfrowy workflow wpływa na szkolenie nowych operatorów?

To praktyczna korzyść, o której mówi się rzadziej.

Podczas tradycyjnego szkolenia doświadczony operator może powiedzieć:

„poszukaj takiej struktury”.

Osoba ucząca się musi jednak sama odnaleźć ją pod mikroskopem.

W systemie cyfrowym można przygotować bibliotekę przykładów:

• prawidłowych próbek,
• typowych defektów,
• przypadków granicznych,
• błędów przygotowania próbki,
• nietypowych struktur.

Nowy pracownik może dzięki temu poznać charakterystyczne obrazy przed rozpoczęciem samodzielnej oceny.

To szczególnie użyteczne tam, gdzie decyzja operatora nadal ma istotne znaczenie.

Czy cyfryzacja poprawia powtarzalność wyników?

Może ją poprawić, ale nie dzieje się to automatycznie.

Samo zapisanie zdjęcia nie zapewnia powtarzalności.

Korzyść pojawia się wtedy, gdy równocześnie standaryzowane są:

• przygotowanie próbki,
• sposób obserwacji,
• oświetlenie,
• parametry kamery,
• procedura pomiarowa,
• sposób analizy,
• sposób zapisywania wyników.

Oprogramowanie może ułatwiać utrzymanie części tych ustawień, ograniczając wpływ operatora na poszczególne etapy.

To właśnie dlatego automatyzacja jest szczególnie przydatna w procedurach wykonywanych wielokrotnie według tego samego schematu.

Kiedy cyfrowy system może nie być najlepszym rozwiązaniem?

Rozbudowana cyfryzacja nie zawsze jest potrzebna.

Może być nieuzasadniona, jeśli:

• mikroskop jest używany sporadycznie,
• wynik nie musi być dokumentowany,
• obserwacje mają charakter wyłącznie jakościowy,
• każda próbka wymaga zupełnie innego podejścia,
• funkcje analityczne nie będą wykorzystywane,
• rozbudowany workflow wydłuża prostą procedurę zamiast ją skracać.

Technologia powinna upraszczać proces, a nie tworzyć dodatkowe etapy.

Dlatego należy porównywać nie liczbę dostępnych funkcji, ale czas potrzebny na uzyskanie końcowego wyniku.

Jak sprawdzić, czy cyfrowa mikroskopia rzeczywiście usprawni pracę?

Najlepiej przeprowadzić prostą analizę obecnego procesu.

Warto przez kilka dni zanotować:

• liczbę próbek,
• średni czas obserwacji,
• czas wykonywania zdjęć,
• czas pomiarów,
• czas przepisywania wyników,
• czas przygotowania raportów,
• liczbę koniecznych powtórzeń.

Następnie można sprawdzić, które czynności są najbardziej czasochłonne.

Jeżeli największym problemem jest ręczne wykonywanie kilkudziesięciu pomiarów, warto szukać rozwiązania usprawniającego właśnie pomiary.

Jeżeli problemem jest ręczne przeglądanie dużej powierzchni próbki, większą korzyść może dać automatyczne skanowanie.

Jeżeli natomiast większość czasu zajmuje raportowanie, kluczowa będzie możliwość sprawnego przenoszenia wyników do dokumentacji.

Takie podejście pozwala dobrać technologię do wąskiego gardła procesu, zamiast kupować wszystkie dostępne funkcje.

Jak przygotować się do wyboru cyfrowego systemu mikroskopowego?

Przed rozmową z dostawcą warto przygotować kilka rzeczy.

Po pierwsze – reprezentatywne próbki.

Po drugie – opis obecnego procesu.

Po trzecie – przykładowy końcowy wynik, którego oczekuje laboratorium.

Może nim być:

• zdjęcie,
• pomiar,
• tabela,
• raport,
• klasyfikacja próbki,
• dokumentacja defektu.

Dobrze jest również określić orientacyjną liczbę próbek oraz liczbę operatorów.

Wtedy można sprawdzić nie tylko jakość obrazu, ale cały przebieg pracy od umieszczenia próbki do uzyskania końcowego wyniku.

W przypadku profesjonalnych systemów mikroskopowych oraz aparatury do obrazowania ofertę różnych technologii można znaleźć w Helpi Optics. Przy wyborze warto jednak rozpoczynać nie od konkretnego modelu urządzenia, lecz od opisania procesu, który ma zostać usprawniony.

Jakich błędów unikać przy cyfryzacji stanowiska mikroskopowego?

Pierwszym błędem jest kupowanie kamery wyłącznie na podstawie liczby megapikseli.

Drugim – wdrażanie oprogramowania bez określenia, jakie dane rzeczywiście mają być analizowane.

Trzecim – automatyzowanie źle zaprojektowanej procedury.

Czwartym – porównywanie obrazów wykonanych w różnych warunkach.

Piątym – wykonywanie pomiarów bez prawidłowej kalibracji.

Szóstym – traktowanie wizualizacji 3D jako automatycznie równoważnej z pomiarem topografii.

Siódmym – kupowanie rozbudowanych funkcji, których operatorzy nie będą wykorzystywać.

Ósmym – pominięcie sposobu archiwizowania danych.

Dziewiątym – nieuwzględnienie czasu potrzebnego na szkolenie użytkowników.

Dziesiątym – skupienie całej uwagi na jakości pojedynczego zdjęcia zamiast na wydajności całego procesu od próbki do wyniku.

FAQ – cyfrowa mikroskopia i analiza obrazu

Czym różni się mikroskop cyfrowy od klasycznego?

Klasyczny mikroskop opiera się przede wszystkim na bezpośredniej obserwacji optycznej. System cyfrowy wykorzystuje kamerę i oprogramowanie do wyświetlania, zapisywania i analizowania obrazów. Dokładna konstrukcja urządzeń może się jednak różnić, dlatego sam termin „mikroskop cyfrowy” nie określa wszystkich możliwości systemu.

Czy mikroskop cyfrowy jest lepszy od optycznego?

Nie w każdym zastosowaniu. Jeżeli potrzebna jest wyłącznie szybka obserwacja, klasyczny układ optyczny może być wystarczający. Rozwiązania cyfrowe zyskują przewagę przede wszystkim wtedy, gdy obraz trzeba dokumentować, mierzyć, porównywać, analizować lub archiwizować.

Czy duża liczba megapikseli poprawia rozdzielczość mikroskopu?

Nie automatycznie. Ilość rzeczywistych szczegółów zależy również od możliwości układu optycznego. Kamera nie może zarejestrować informacji, której obiektyw i pozostałe elementy toru optycznego nie dostarczyły.

Co można mierzyć na obrazie mikroskopowym?

W zależności od systemu można wykonywać między innymi pomiary długości, średnicy, powierzchni, odległości, kąta czy liczby obiektów. Bardziej zaawansowane systemy mogą umożliwiać analizę parametrów przestrzennych. Każdy rodzaj pomiaru powinien być jednak zweryfikowany pod kątem wymagań konkretnej procedury.

Co to jest stitching w mikroskopii?

Jest to łączenie wielu sąsiadujących obrazów w jeden większy obraz. Pozwala dokumentować obszar większy niż pojedyncze pole widzenia mikroskopu przy zachowaniu szczegółowości wynikającej z zastosowanego powiększenia.

Co to jest extended depth of focus?

Jest to technika łączenia obrazów wykonanych przy różnych położeniach płaszczyzny ostrości. Pozwala uzyskać obraz, na którym większa część nierównej lub przestrzennej próbki pozostaje czytelna.

Czy mikroskop może automatycznie wykrywać defekty?

Niektóre systemy analizy obrazu mogą wspierać wykrywanie, segmentację lub klasyfikację określonych cech. Skuteczność zależy jednak od rodzaju próbki, jakości obrazu oraz poprawnego zdefiniowania kryteriów. Automatyczna analiza powinna być częścią dobrze przygotowanej procedury kontroli.

Czy sztuczna inteligencja jest stosowana w mikroskopii?

Tak. W niektórych współczesnych systemach wykorzystywane są algorytmy wspomagające analizę i przetwarzanie obrazu. Ich wartość należy oceniać na podstawie tego, czy rzeczywiście ułatwiają określony proces badawczy lub kontrolny.

Kiedy warto zautomatyzować mikroskop?

Przede wszystkim wtedy, gdy wykonywana jest duża liczba podobnych analiz. Automatyzacja może usprawnić ustawianie ostrości, przesuwanie próbki, wykonywanie serii zdjęć, analizę obrazu i przygotowywanie wyników. Przy sporadycznych, nietypowych obserwacjach jej znaczenie może być mniejsze.

Jak przygotować laboratorium do cyfryzacji mikroskopii?

Najpierw warto przeanalizować obecny workflow i określić najbardziej czasochłonne lub problematyczne etapy. Następnie należy ustalić, jakie dane mają być rejestrowane, mierzone i archiwizowane. Dopiero na tej podstawie powinno się dobierać kamerę, oprogramowanie i poziom automatyzacji.
:::
